一、變壓器簡述
變壓器（Transformer）是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。

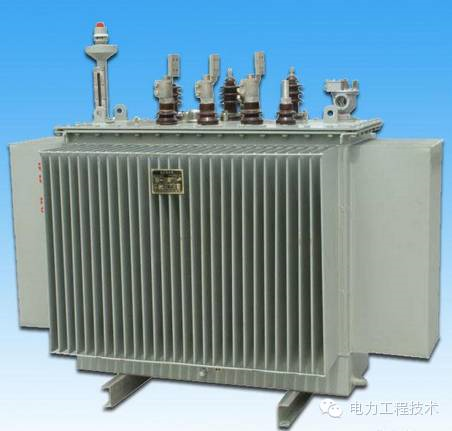

按用途可以分為：電力變壓器和特殊變壓器（電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器
1-1 變壓器在電力系統中的應用(電力傳輸)

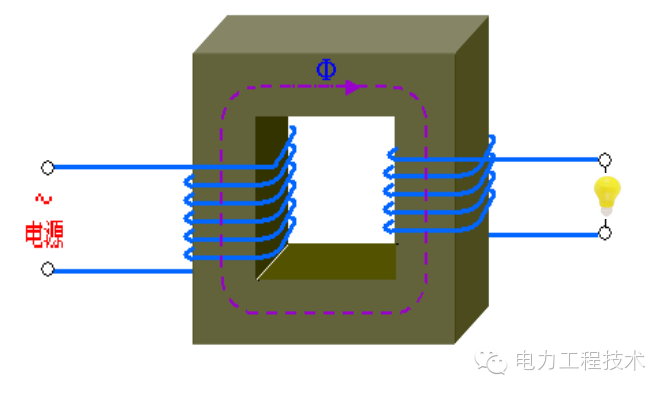

1-2 變壓器的基本工作原理及分類

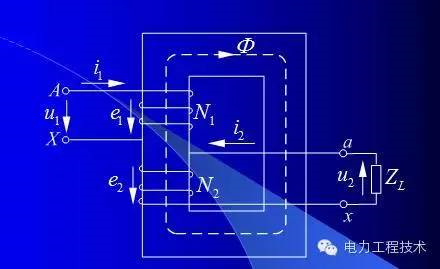

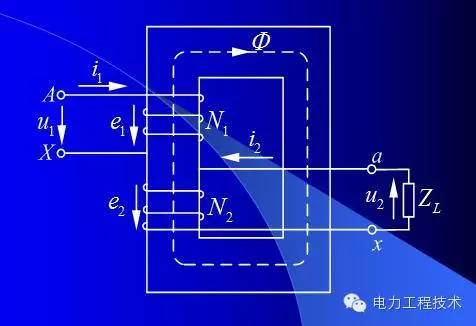

1)結構：
原繞組，或一次繞組，簡稱為原邊或一次。下角標以“1”，如 u1 等。
副繞組，或二次繞組，簡稱為副邊或二次。下角標以“2”，如 u2 等。

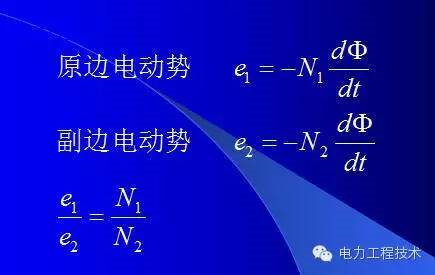

只要適當改變繞組的匝數，就可以改變原副邊電動勢之比以達到改變電壓的目的。這就是變壓器的基本工作原理 。
二、變壓器分類：
2.1按用途分類
2.2按相數分

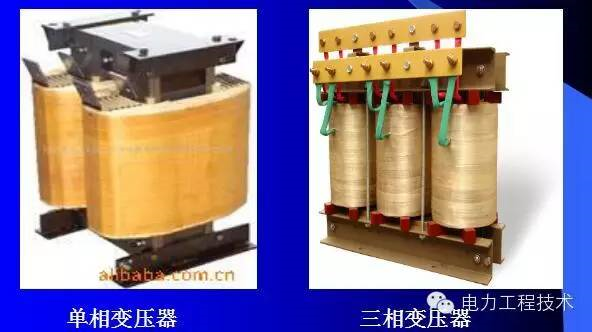

單相變壓器；三相變壓器；多相變壓器

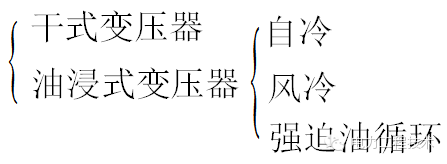

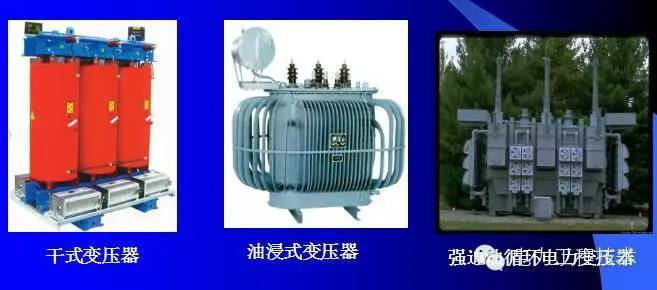

2.3按冷卻介質分:

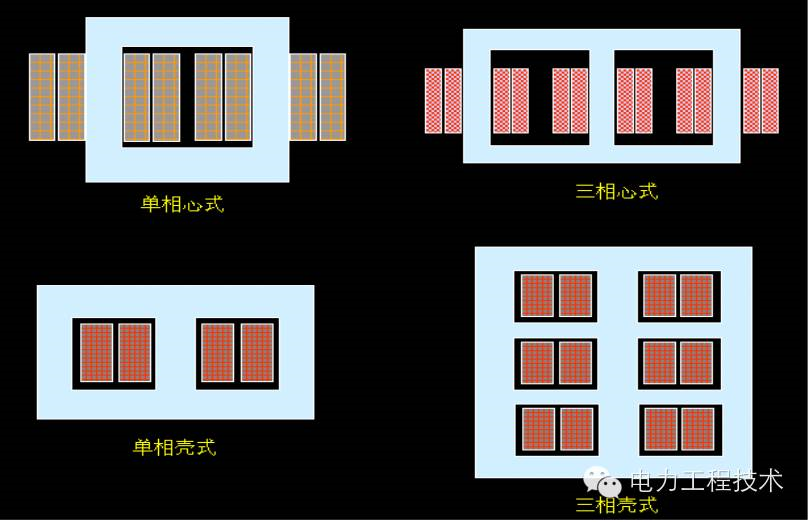

2.4按鐵心形式分：

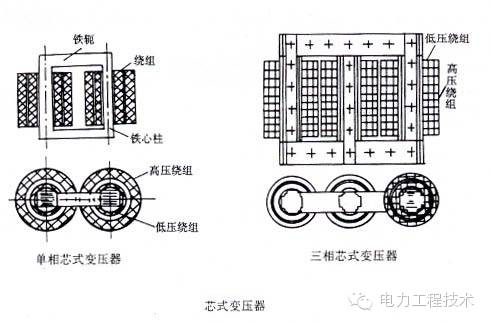

心式變壓器；殼式變壓器

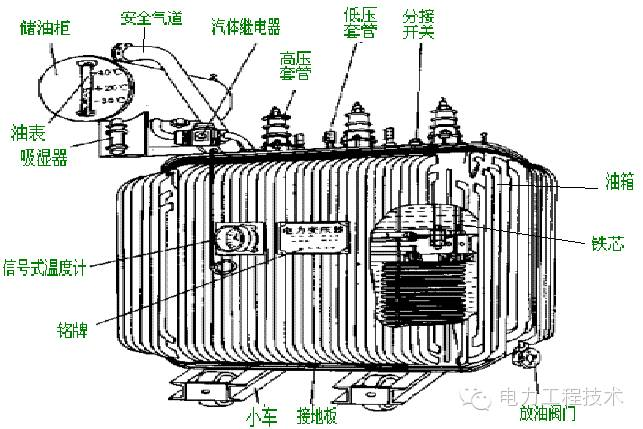

三、變壓器的基本結構
3.1變壓器組成及作用

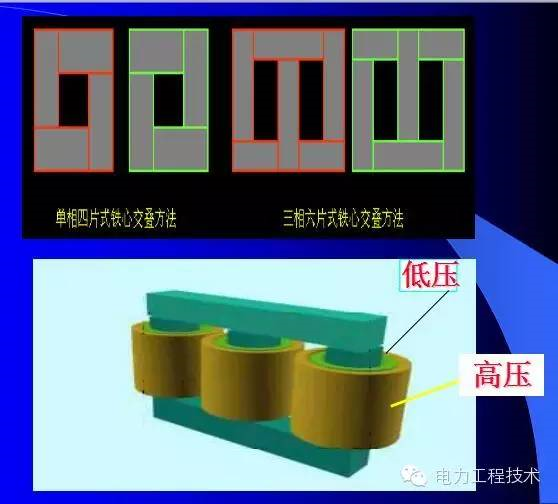

1）鐵心
作用：磁路的構成部分。為了減少鐵心中的磁滯和渦流損耗，鐵心均用0.35－0.5mm厚的熱軋或冷軋硅鋼片疊成，片間涂以0.01~0.013mm厚的漆膜，以避免片間短路。
2）繞組
作用：電路的組成部分，用紙包、紗包或漆包的絕緣扁線或圓線繞成 。感應電勢、通過電流、實現機電能量轉換。
3）絕緣結構
作用：實現變壓器的絕緣，包括外部絕緣和內部絕緣。
4）油箱和其它附件
作用：鐵心和繞組組成變壓器的器身，器身放置在裝有變壓器油的油箱內，在油浸變壓器中，變壓器油既是絕緣介質，又是冷卻介質。
3.2變壓器的額定值
1）額定容量
指在額定狀態下變壓器的視在功率．額定容量以伏安(VA)、千伏安(KVA)或兆伏安(MVA)為單位。對三相變壓器，額定容量指三相的總?cè)萘俊?/span>
2）額定電壓
以伏（V）或千伏（kV）為單位。對三相變壓器，額定電壓指線電壓。
3）額定電流
以安（A）或千安（kA）為單位。對三相變壓器，額定電壓指線電流。
4）額定頻率
以赫茲（Hz）為單位。我國額定工頻為50Hz。
3.3注意：
1）額定工作狀態下變壓器的效率、溫升等數據，均屬于額定值
2) 除額定值以外，銘牌上還標有變壓器的相數，聯結組標號和繞組聯結圖、阻抗電壓等
3）雙繞組變壓器原、副邊容量按相等進行設計
4）U1N指電源加到變壓器原邊的電壓； U2N指原邊加上額定電壓時的副邊開路電壓，空載電壓，副邊電流為零
5）分析變壓器和電機時，所說的負載一般是指電流而不是阻抗

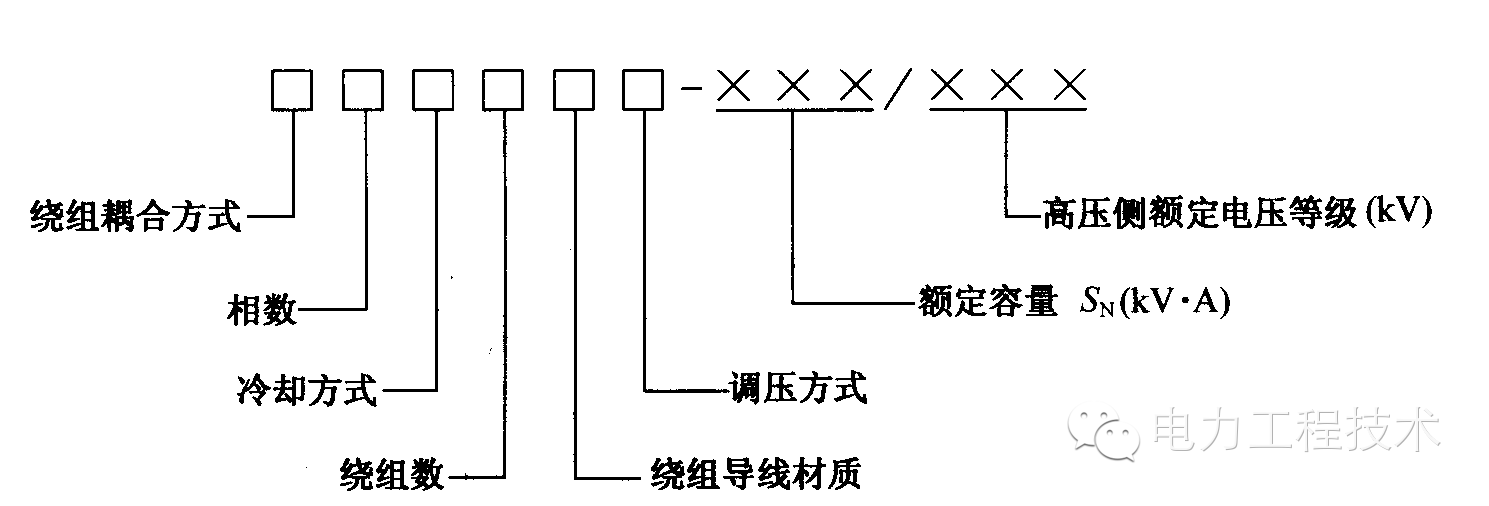

型號表示一臺變壓器的結構、額定容量、電壓等級、冷卻方式等內容，表示方法為：
如OSFPSZ-250000/220表明自耦三相強迫油循環風冷三繞組銅線有載調壓，額定容量250000kVA，高壓額定電壓220kV電力變壓器。
